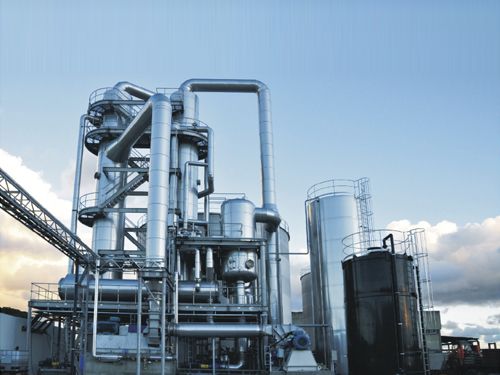

MVR蒸發器
產品介紹：
主要由罐體、冷凝器、汽液分離器、受液桶四個部分組成，可用于制藥、食品、化工等行業對料液的濃縮、蒸餾及有機溶媒的回收等工藝。由于采用減壓濃縮，故濃縮時間短，且不會破壞熱敏性物料的有效成份。本設備與物料接觸部分均為不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，符合GMP醫藥標準。
技術參數：
型號規格 | QN-300 | QN-500 | QN-700 | QN-100 | |
蒸發量Kg/h | 70 | 120 | 145 | 195 | |
容積 | 300L | 500L | 700L | 1000L | |
夾層壓力 |
|
|
| ||
真空度 |
|
|
| ||
加熱面積 | 1.3 | 1.6 | 2 | 2.8 | |
冷凝面積 | 2.4 | 3 | 3.5 | 4 | |
設備重量kg | 380 | 450 | 630 | 950 | |
外型尺寸 | 長 | 1900 | 2030 | 2100 | 2335 |
寬 | 1100 | 1200 | 1300 | 1520 | |
高 | 2300 | 2500 | 2600 | 2765 | |
結構和特點
1、為防止物料被污染，真空減壓濃縮器內凡與物料接觸部分均采用不銹鋼制造。
2、為提高汽液分離和捕集霧沫的效果，在濃縮罐頂部增設氣濾式過濾網層。
3、為克服罐頂二次蒸汽在未進入冷凝器前被冷凝而返回罐內的缺點。本設備將冷凝器改為斜臥式。
4、為提高設備的生產能力，本設備將濃縮罐夾套的加熱面積，冷凝，冷卻器的面積均有不同程序加大。
5、為防止出液管的死角，本產品中采用不銹鋼球形考克，直接安裝在罐底。
6、在罐下部設置了快開式手孔，以便清理罐內殘液、殘渣。
